엘리베이터의 가이드 시스템은 리프팅 플랫폼의 움직임의 자유를 제한하므로 리프팅 플랫폼은 가이드 레일을 따라 위아래로만 움직일 수 있습니다. 가이드 시스템은 가이드 레일, 가이드 슈 및 가이드 레일 브래킷으로 구성됩니다. 가이드 레일은 승강로에서 차량의 상대적 위치를 결정하고 차량의 움직임을 안내합니다. 대형 톤화물 엘리베이터의 경우 하중이 무겁고 리프팅 플랫폼의 깊이가 큽니다. 적재 및 하역 상태에서 빈번한 상품의 입출고로 인해 순간적인 부분 하중이 발생합니다.

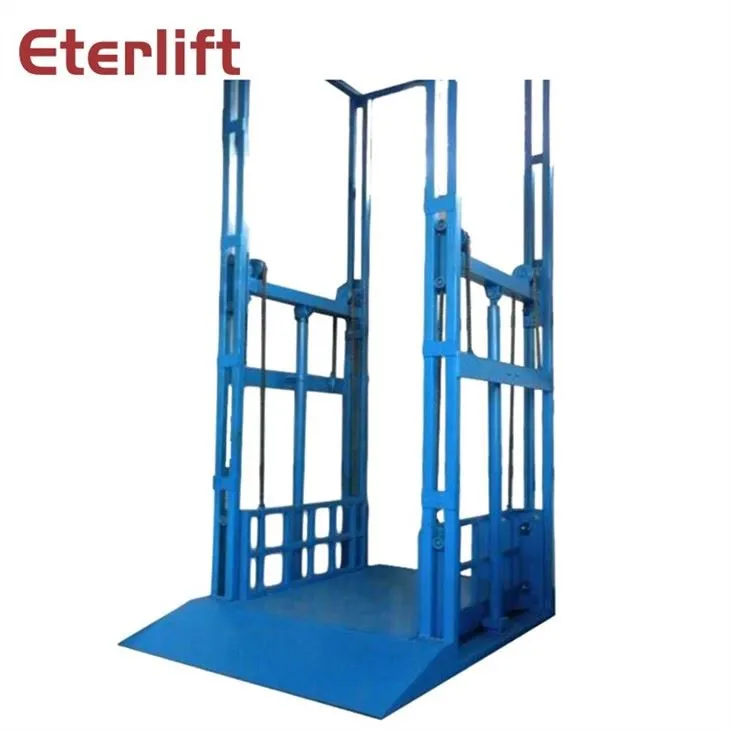

4 개의 가이드 레일화물 엘리베이터는 엘리베이터 샤프트, 자동차, 카 프레임, 평형 추 시스템, 가이드 레일 브래킷, 자동차 메인 가이드 레일, 자동차 보조 가이드 레일, 평형 추 가이드 레일, 평형 추 안티 도르브, 트랙션 시브, 카 탑 역으로 구성된 트랙션 시스템을 포함합니다. 로프 풀리 및 와이어 로프; 상부는 카 상단 고정 프레임을 통해 카 프레임에 연결되고 하단은 볼트를 통해 카 프레임의 하부 빔에 직접 연결됩니다. 리프팅 플랫폼은 상부 빔, 기둥, 하부 빔 및 상부 및 하부 빔으로 구성됩니다. 상단 및 하단 가이드 신발은 자동차 프레임의 네 모서리에 설정됩니다. 리프팅 플랫폼과 가이드 레일은 경사 막대로 연결되고 고정됩니다. 2개의 보조 가이드 레일이 있으며 둘 다 리프팅 플랫폼의 반대쪽 모서리에 있으며 자동차 메인 가이드 레일에는 2개의 부품이 있습니다. 둘 다 리프팅 플랫폼의 양쪽에 있으며 둘 다 가이드 레일 브래킷을 통해 승강로 벽에 고정됩니다. 트랙션 시스템의 트랙션 아래 가이드 슈가 4개의 가이드 레일에 붙어 위아래로 미끄러집니다.
가이드 레일 브래킷, 메인 가이드 레일, 보조 가이드 레일 및 카운터웨이트 가이드 레일은 모두 승강로 벽에 고정되어 있습니다.
균형추 시스템의 양쪽에 균형추 가이드가 있습니다.
